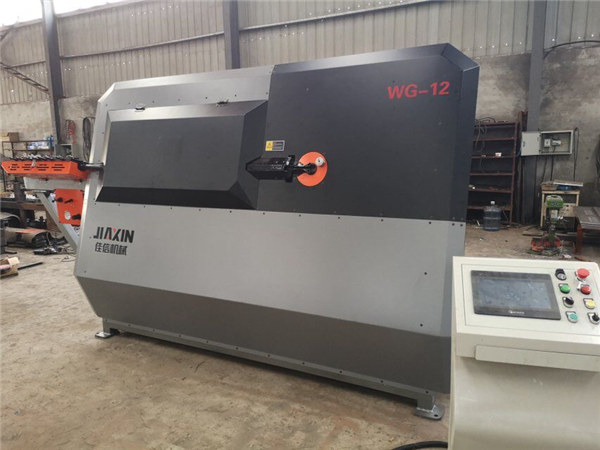

מוט ברזל במפעל cnc אוטומטיים מוטות מוטות מוטות כיפוף

מוט ברזל במפעל cnc אוטומטית rebar כיפוף מכונת כיפוף

פרמטר טכני

דגם	SGW4-12B
מהירות מקסימלית	100m / min
מקס כיפוף מהירות	1100 ° / sec
זווית סובלנות	± 1 °
אורך סובלנות	± 1 מ"מ
מקס כיפוף זווית	180 °
קוטר מנדראל מרכזי	22 מ"מ
מרחק של כיפוף פיר לאדמה	1250 מ"מ
חוט יחיד (מ"מ)	4-12
חוט כפול (מ"מ)	4-10
אורך מרבי בצד	1200 מ"מ
אורך צד מיני	80mm
קיבולת ייצור	1800
L × B × H (מ"מ)	380013201920
כוח עבודה	380
כוח מוחלט	28KW

תיאור מוצר

1, הציוד הוא אוטומטי מאוד, והוא יכול להזין מאות גרפיקה עיבוד גיאומטרי (או לעשות גרפיקה). הגדר את מידות העיבוד הנדרשות באופן שרירותי, ואתה יכול לבחור כל מיני גרפיקה.

2. שילוב מושלם של יישור, שינוי גודל, כיפוף, חישוק פונקציות חיתוך של מוט פלדה, ולהבין באמת את הפונקציה של מכונה אחת עם פונקציות מרובות.

3, הציוד צריך רק אדם אחד המבצע, הקיבולת המקסימלית היא 1800 סוג חישוק / שעה, אשר מאוד משפר את יעילות הייצור וחוסך עלויות העבודה.

4, קו כפול עבודה יכולה להשיג פעולה יעילה ולשפר את יעילות הייצור.

5. באמצעות מערכת שליטה סרוו, מנוע סרוו הנהג סרוו כל לאמץ המותג המפורסם הבינלאומי, דיוק גבוהה, שיעור כישלון נמוך, לממש את כל תהליך כיפוף אוטומטי וללא הפרעה.

מאפייני תהליך העיצוב

1. ציוד מאמצת את עקרון התנועה של servomotor + מקור נקי ללא זיהום לסביבה.

2. הפעולה הטלסקופית הגמישה מצוידת בשני חיישני זיהוי ברמה גבוהה כדי להבטיח את האמינות של 100% של הפעולה.

3. אין משאבת אוויר ורעש גליל שנגרם, לשמור את זמן התחזוקה של פנאומטי, באותו זמן לא משאבת גז צריכת החשמל, יכול לחסוך שני קילוואט לשעה.

4. פיצול סוג קבוע עיצוב סכין, אין צורך להחליף את כולו, תחזוקה נוחה, להפחית את העלות; חותך קבוע יכול לשמש שני צדדים, לשפר את חיי השירות; ארבעה צדדים עם עיצוב כלי מטלטלין, חיי השירות גדל 4 פעמים, מאוד מקטין את העלות.

היתרונות של נתונים טכניים

1. מנגנון הגז של הציוד הוא גז מכני במהירות גבוהה. רק 0.45S יש צורך לחיתוך בבת אחת, שלוש מאות אלף תדירות גבוהה רציפה גבוהה בדיקות תנאי גז גזירה מתבצעים.

2. זה יכול לענות על הביקוש לעיבוד של שלושה כיתה חיזוק (360Mpa), התנגדות עומס יתר ועמידות טמפרטורה גבוהה; טווח קוטר של מוט פלדה: שורה אחת (4-12) מ"מ, קו כפול (4-10) מ"מ.

3. כונן servo דיוק גבוהה עם שליטה מלאה לולאה סגורה עושה את אורך הדיוק של להגיע עיבוד עד 1 מ"מ, ואת דיוק זווית מגיע + 1 מעלות.

4. מנגנון כיפוף יכול לשנות את הקובייה, כך אורך מינימום של הארכובות שניתן במכונה יכול להגיע 100mm.

5. מהירות גבוהה, ללא טכנולוגיית השהיה עיכוב, המהיר ביותר יכול לכופף 1800 סטירופים לשעה.

מאפייני מערכת הבקרה

1. כלי חיתוך עשוי באיכות גבוהה קשיחות סגסוגת למות. תקן הקבלה הוא בהתאם קפדנית תקן בינלאומי NADCA207, ואת הביצועים של החומר עולה על הרמה של 50% -80% מאותו סוג של תקן לאומי.

2. מיוחד תהליך הטיפול בחום טיפול מבטיח כי פעמים חיתוך של כלי חיתוך הם יותר מ 100000 פעמים, ואת חיי השירות הוא 10 פעמים גבוה יותר מזה של פלדות למות נפוצים.

3. גלגל המתיחה הוא הסוג החדש ביותר של סגסוגת גבוהה ללבוש פלדה עמידים, תקן חומר הגלם הוא גבוה יותר מאשר תקן 3 ציונים לאומיים, מתקדם ואקום תהליך הטיפול בחום הוא אימץ, ההתנגדות ללבוש שלה הוא גבוה יותר מאשר איכות שווה המקומי למות פלדה 30% -50%, הביצועים הוא 3-5 פעמים של פלדה למות רגיל.

תהליך המאפיינים של עיבוד חלקים

עם מספר אוטומטי מלא CNC מרכזי חיתוך לייזר, מספר רב של רובוטים אוטומטיים ריתוך, מאות מדויק אנכי ואופקי מרכזי עיבוד, עיבוד דיוק גבוהה של חלקים ורכיבים, שער החליפין של מאה אחוז.

הרכב ציוד

1. מנגנון הנחת תיל

(1) שתי מערכות של ארטילריה קו מתלה, כל סט יכול לשאת 2 טון. המעמד L הוא אופקי וניתן למקם אותו בצורה אופקית. לאחר הנחת מוטות הפלדה, מוטות החוט נשלחים אוטומטית למנוע הראשי.

(2) סל חוט L מצויד עם סט של מכשיר החיווט, אשר יכול למעשה למנוע את הבר פלדה מן ההפרעה.

2. מנגנון היישור יישור מורכב החיצוני רוחבי ואת שני אנכיים פנימי straighteners, ואת שני גלגלים היישור האחרונות מחולקים לשני חלקים, אשר יכול להבטיח את ההתאמה העצמית של חוט כפול מיישר.

3. מנגנון הגז של מנגנון כיפוף וגז מורכב של להב קבוע הלהב נע מונע על ידי מנוע חשמלי. להב קבוע משמש להגביל את הכיוון של הבר פלדה ניתן להחליף במהירות בתוך כמה שניות. סכין נייד ניתן להשתמש על ארבעה צדדים, ואת עלות התחזוקה הוא נמוך.

4. מערכת בקרה חשמלית מאמצת את המחשב CNC מערכת בקרה תעשייתית עם דיוק גבוהה, והוא יכול להסתגל לסביבת העבודה רע מאוד. עם תצוגת צבע גביש נוזלי, דרך קלט מסך מגע, אנו יכולים לעצב 32 ארכובים וברים מוטוריים עם כל צורה בפינות.

פרטים מהירים

מצב: חדש
מקום מוצא: שאנדונג, סין (היבשתית)
שם מותג: JIAXIN
סוג מכונה: כיפוף מכונת כיפוף
חומר גלם: פלדה בר
חומר / מתכת מעובד: פחמן פלדה
כוח: Cnc
אוטומציה: אוטומטי
שירותים נוספים: BENDING
הסמכה: ISO 9001: 2000, ISO9001-2008
שם מוצר:מכונת כיפוף אוטומטי של מוט ההילוכים
סוג: אוטומטי
שימוש: תהליך rebar
צריכת חשמל: 5KW
משקל: 1700KG
מהירות מסלול: 100m / M
אורך: ± 1 מ"מ
ממד: 3650 * 1200 * 1950 מ"מ
צבע: אפור
לאחר המכירה שירות מסופק: מהנדסים זמינים לשירות
